Saules ūdens sildītājs (Ar siltummaini, 200 litri)

Saules ūdens sildītājs ar siltummaini (saules kolektors) – iekārta karstā ūdens uzsildīšanai ar iekšpusē uzstādītu spiediena siltummaiņas sistemu un bezspiediena akumulācijas tvertni.

Nerūsējošā tērauda izstrādājums. Siltummainis un ūdens tvertnes iekšpuse izgatavota no nerūsējošā pārtikas tērauda SUS316L un SUS304-2B, ierīces ārpuse un rāmis – nerūsējošā tērauda SUS201.

Tilpums. Ūdens akumulācijas tvertnes tilpums ir 200 litri, kas var saražot līdz 310 litriem karstā ūdens (50–90°C).

Ērta lietošana. Piemērots uzstādīšanai gan uz zemes, gan uz horizontāla vai slīpa jumta. Ūdens spiediens ir tāds pats, kāds ir ūdensvada spiediens.

Piezīme. Atkarībā no izvēlētās modifikācijas ierīces lielums (kolbu skaits) un krāsa var atšķirties no attēlā redzamās ierīces.

Saules ūdens sildītājs ar siltummaini SWS-PHS-200

Vakuuma stikla kolbas tiek piepildītas ar ūdeni – saules stari uzkarsē tieši ūdeni. Stikla kolbas iekšējais absorbējošais slānis saules staros var sakarst līdz 380 °C, un siltums tiek ieslēgts ar vakuuma palīdzību. Silstot ūdens ceļas uz augšu un tiek uzkrāts augšā esošajā ūdens tvertnē. Labvēlīgos apstākļos ūdens tiek uzsildīts līdz vārīšanās temperatūrai.

Ūdens tvertnei ir laba siltumizolācija, tāpēc uzkrātais siltums tiek saglabāts līdz 72 stundām. Ja kādu laiku ir apmācies, saules ir maz, siltā ūdens rezervi varat izmantot par vairākas dienas pēc kārtas.

Saules ūdens sildītājs ar siltummaini atšķiras no citiem saules ūdens sildītājiem ar to, ka ūdens tvertnē esošais ūdens tiek izmantots kā enerģijas / siltuma uzkrāšanas līdzeklis, bet lietošanai ir paredzēts ūdens, kas uzsilst, tekot caur siltummaini.

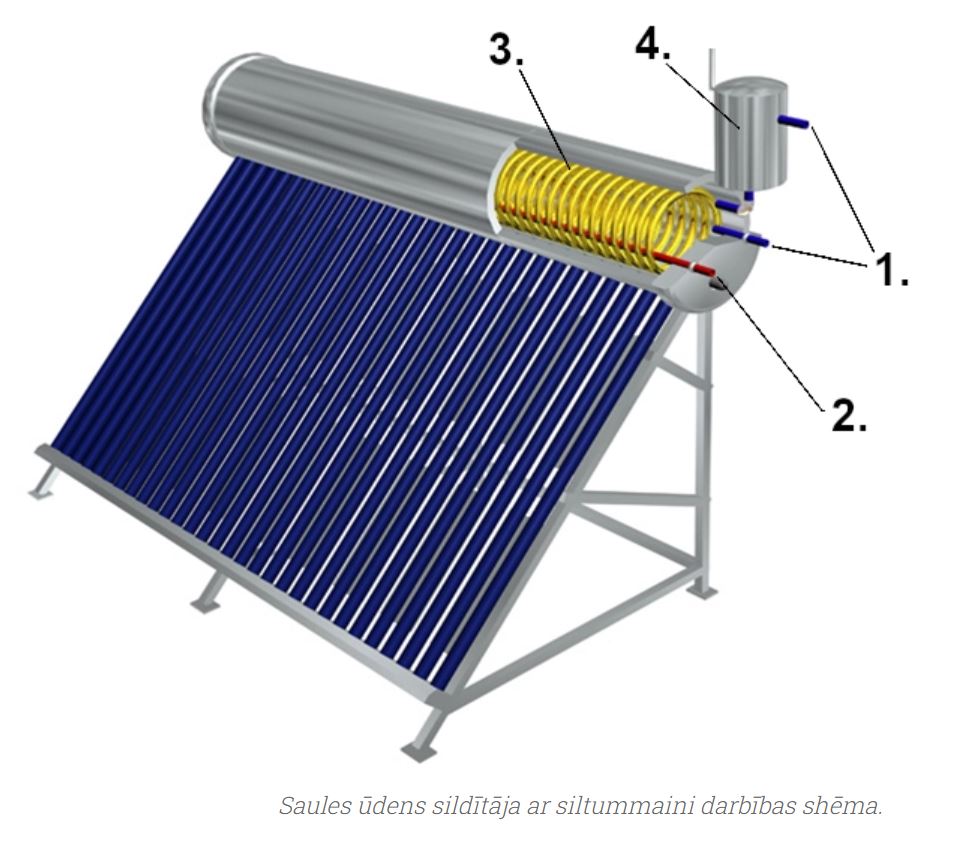

Ūdens tvertnē ir 20 metrus garš nerūsējošā tērauda siltummainis, kas ir tiešā kontaktā ar tvertnē esošo karsto ūdeni. Vienam siltummaiņa galam tiek pievienots ūdensvads. Ūdens, plūstot no ūdensvada, saskaras ar sakarsušo siltummaini. Laikā, kamēr ūdens plūst visā siltummaiņa garumā, tas momentā sakarst līdz 45–90 °C un izplūst otrā siltummaiņa galā.

1. Aukstais ūdens.
2. Karstais ūdens.
3. Siltummainis.
4. Mehāniska ūdens papildināšanas tvertne.

UZSTĀDĪŠANA

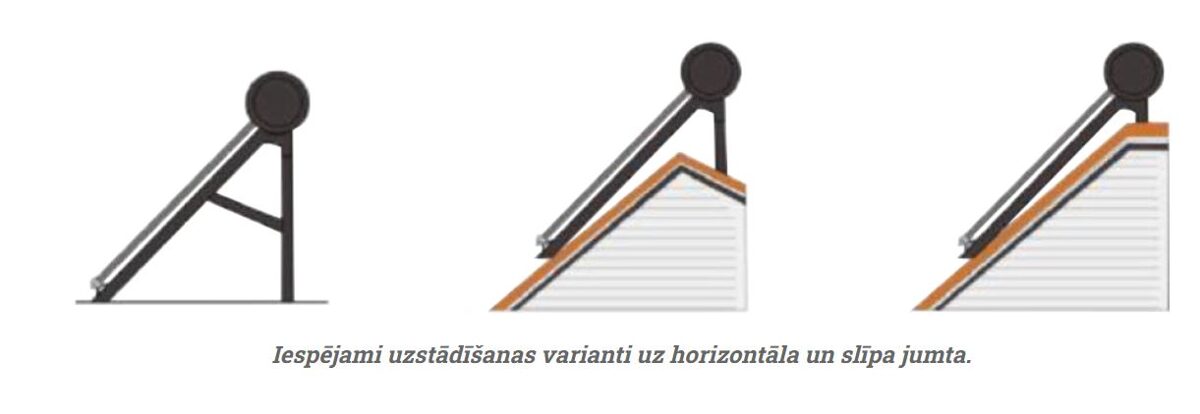

Ierīces komplektā esošā rāmja konstrukcija ir universāla, tāpēc saules kolektoru ar siltummaini var uzstādīt gan uz horizontāla, gan slīpa jumta. To var uzstādīt arī pie vertikālas virsmas (sienas), izmantojot papildu rāmi.

PIEVIENOŠANA ŪDENSVADAM

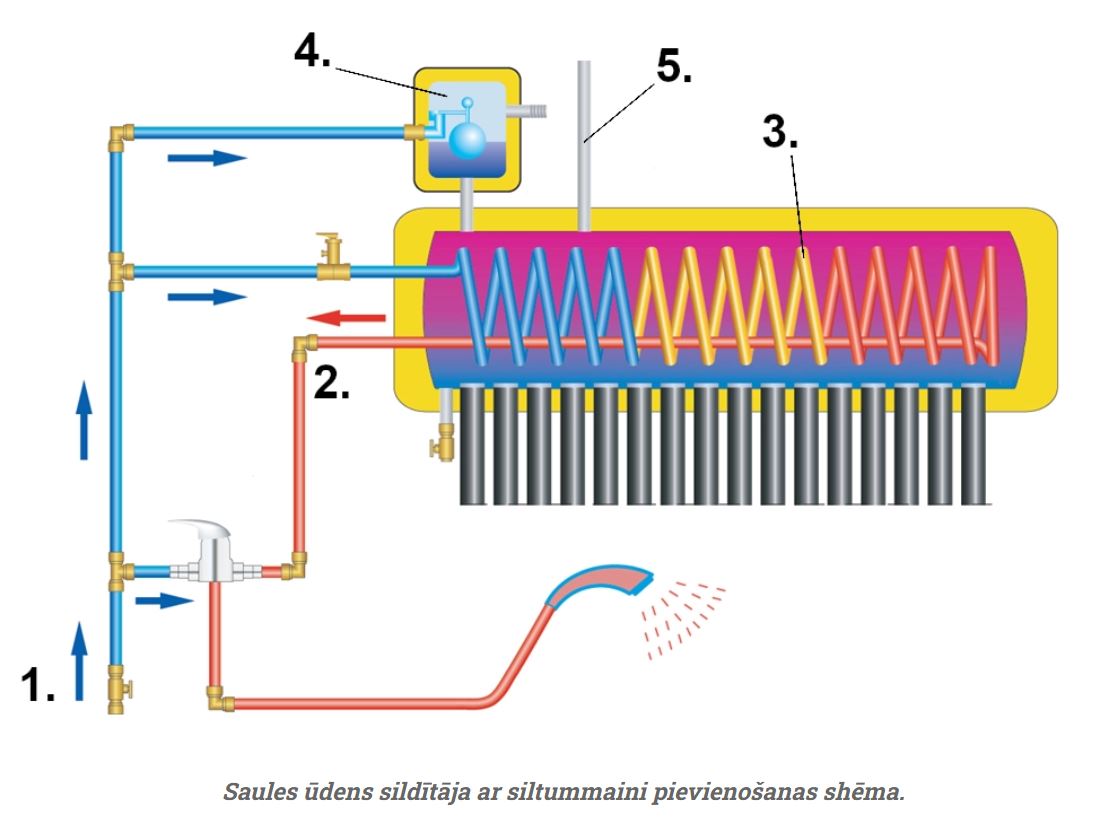

Aukstais ūdens jāpievieno vienā siltummaiņa pusē, bet otrā pusē – karstā ūdens izvads.

Aukstais ūdens ir jāpievieno arī pie mehāniskās ūdens papildināšanas tvertnes (ūdens papildināšanai iztvaikošanas dēļ). Ūdens tiek papildināts līdzīgi kā tualetes poda tvertnēs – kad ūdens līmenis pazeminās (iztvaikošanas dēļ), pludiņš atver vārstu, un sildītāja tvertne tiek piepildīta ar ūdeni.

1. Aukstais ūdens.
2. Karstais ūdens.
3. Siltummainis.
4. Mehāniska ūdens papildināšanas tvertne.
5. Gaisa ieplūdes / ventilācijas caurulīte.

IZMANTOŠANA ZIEMĀ

Saules ūdens sildītāja ar siltummaini vakuuma stikla kolbas darbojas arī gada aukstajā sezonā, taču absorbētās enerģijas daudzums ir ievērojami mazāks un nepietiekams normālai ūdens lietošanai. Ja ierīces komplektācijā nav iebūvēta elektriskā sildītāja vai nav iespējams nodrošināt nepārtrauktu elektrības padevi, ziemā sistēma ir jāatvieno, ūdens jāizlaiž.

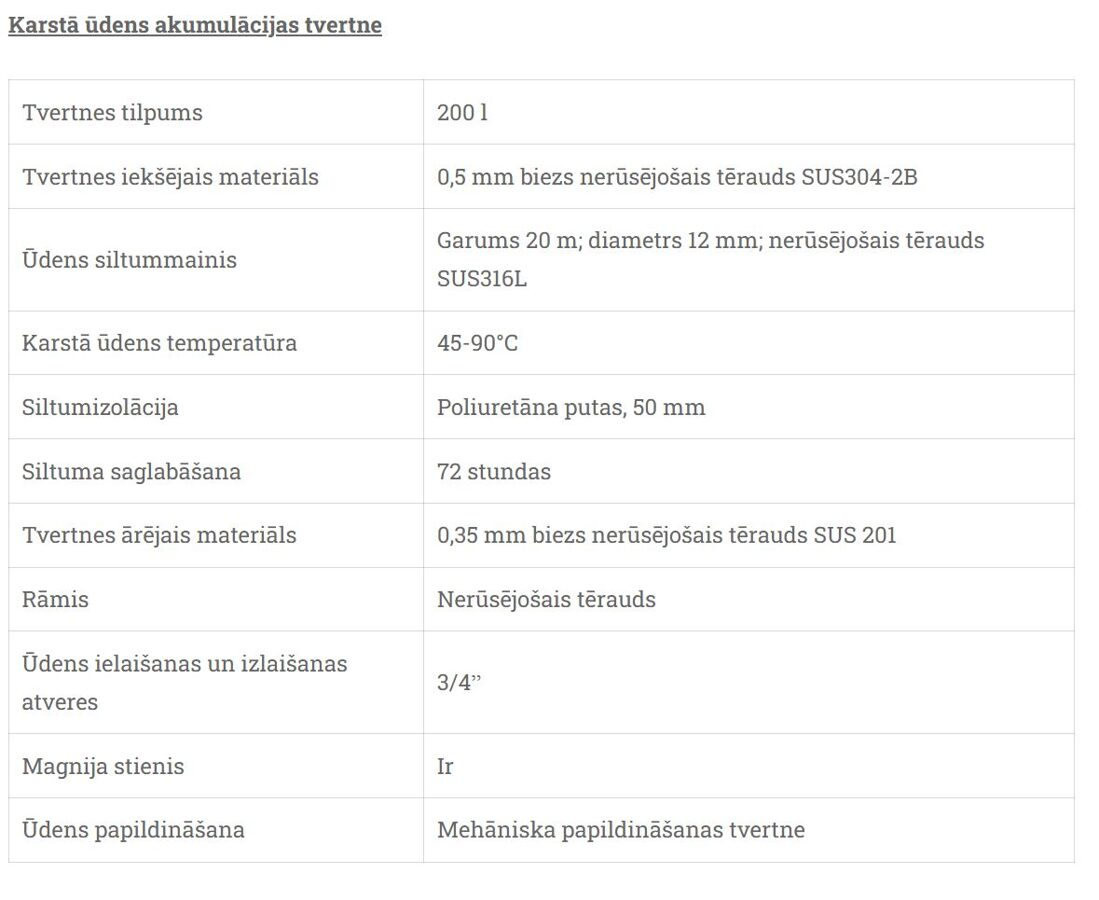

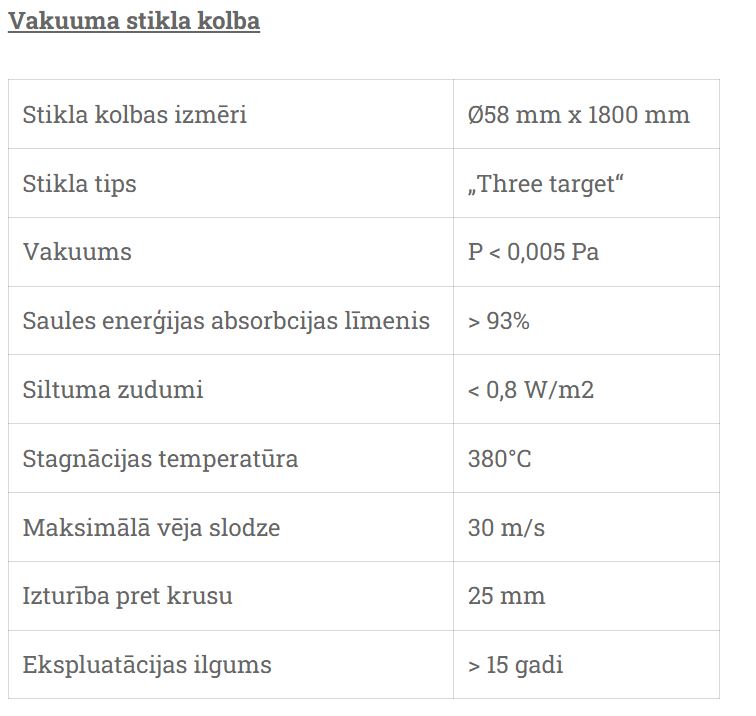

TEHNISKĀ SPECIFIKĀCIJA
