Plakanu saules kolektoru sistēma

Plakans saules kolektors ir ierīce karstā ūdens sagatavošanai, kas paredzēta jau esošas vai ierīkojamas karstā ūdens vai apkures sistēmas papildināšanai.

Iekārtas darbībai mājās ir nepieciešams uzstādīt akumulācijas tvertni ar papildu siltummaini / jāiegādājas atsevišķa akumulācijas tvertne, kas atbilst individuālajām vajadzībām.

Optimāls risinājums no ilgmūžības un cenas aspekta. Ar lāzeru sametinātais absorberis ir izgatavots no augstas kvalitātes materiāliem – alumīnija un vara (Al-Cu). Augsta efektivitāte tiek panākta, izmantojot augstas kvalitātes PVD absorbējošu pārklājumu, saules starus caurlaidīgu U1 stiklu un pilnu korpusa siltumizolāciju (akmens vati). Ražots Eiropā.

Ērta lietošana. Plakanos saules kolektorus var izmantot gan individuālajās mājās, gan lielās saules ūdens sildīšanas sistēmās (daudzdzīvokļu ēkās, baseinu apsildei, komerciālās un rūpnieciskās ēkās). Piemērots uzstādīšanai gan uz zemes, gan uz horizontāla vai slīpa jumta.

Plakano saules kolektoru sistēmu veido:

✓ plakani KS2100F TLP AC saules kolektori;
✓ rāmis saules paneļu montāžai uz slīpa jumta;
✓ kontrolieris MiniSOL;
✓ cirkulācijas sūknis ALEX HX 10 ar izplešanās trauku.

Piezīme. Atkarībā no izvēlētās modifikācijas ierīces lielums un krāsa var atšķirties no attēlā redzamās ierīces.

Plakanu saules kolektoru sistēma

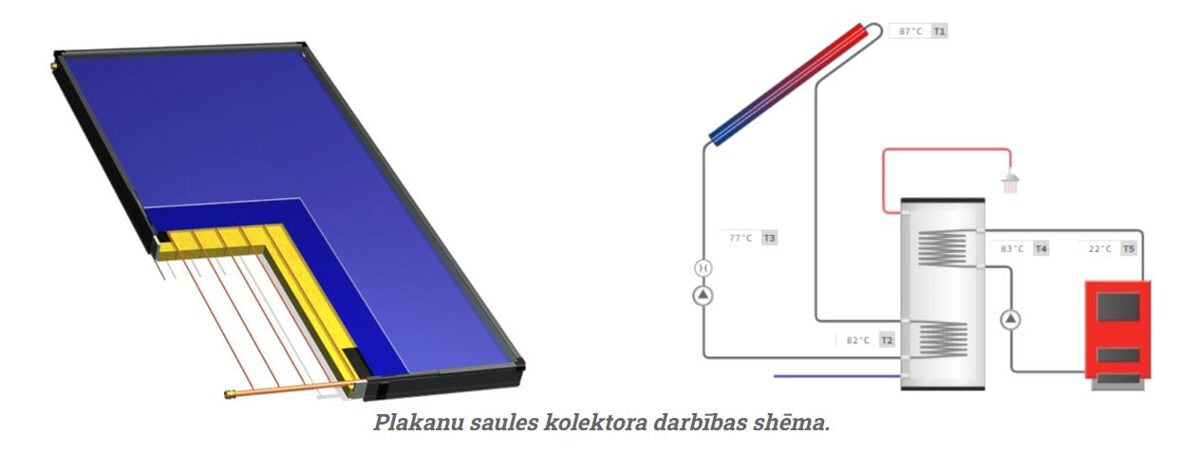

DARBĪBAS PRINCIPS

Saules stari caur U1 klases stiklu krīt uz absorberi, kas pārklāts ar PVD pārklājumu, un siltummaini, uzkarsējot to līdz 200 ºC. Siltummainī cirkulē nesasalstošs šķidrums, kas siltumu transportē uz mājās ierīkotu ūdens akumulācijas tvertni.

Uzstādīšanas augstums neietekmē saules kolektora darbību. Lai saglabātu augstu saules kolektora efektivitāti, iekārta jānovieto pavērsta uz dienvidu pusi un tur, kur varētu izmantot pēc iespējas īsākas pievienošanas caurules. Caurulēm, pa kurām siltumenerģija tiek transportēta uz akumulācijas tvertni mājā, jābūt labi izolētām. Iesakām izmantot elastīgas gofrētas nerūsējošā tērauda caurules ar izolācijas apvalku.

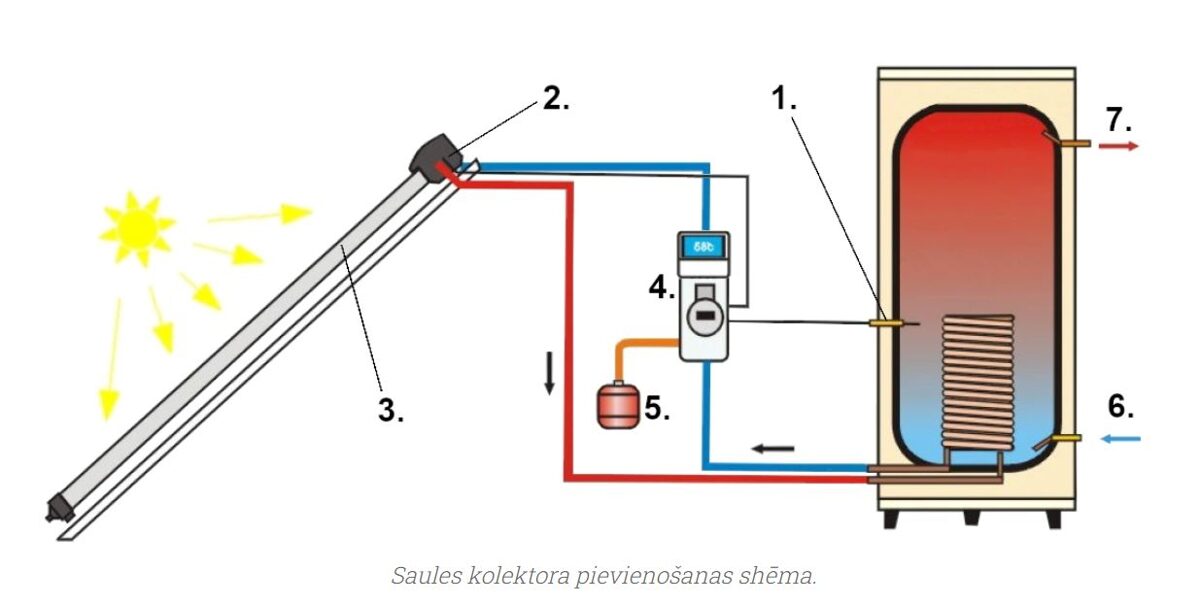

PIEVIENOŠANA

Saules kolektoram nav iebūvēta ūdens tvertne, tāpēc viss saražotais siltums ir jānogādā uz attālinātu ūdens tvertni. Siltuma transportēšana tiek veikta, izmantojot cirkulāciju ar elektrisko sūkni.

Saules kolektoru var pievienot un izmantot dažādos veidos, bet visbiežāk to pievieno akumulācijas tvertnei / boileram ar siltummaini, cirkulācijai izmanto darba staciju, kas sastāv no elektroniskā kontroliera un integrēta cirkulācijas sūkņa. Visa sistēma tiek piepildīta ar nesasalstošu šķidrumu (tehnisko šķidrumu), lai iekārtu varētu izmantot ziemā. Tehniskais šķidrums, kas pārnes siltumu, un ūdens akumulācijas tvertnē / boilerā savā starpā nesajaucas.

Kontrolieris saņem temperatūras rādījumus no diviem sensoriem, kas iemontēti ūdens tvertnē (T1) un saules kolektorā (T2). Kad saules kolektors ražo lielāku siltumu, nekā ir ūdens temperatūra tvertnē / boilerā (T2 > T1), kontrolieris ieslēdz cirkulācijas sūkni un sāk siltuma pārnesi no saules kolektora uz ūdens tvertni. Un otrādi, cirkulācijas sūknis tiek izslēgts, tiklīdz kolektors sāk ražot zemāku siltumu par to, kas ir ūdens tvertnē (T2 < T1), tā uzkrātais siltums netiek atdots atpakaļ un paliek ūdens tvertnē. Tālāk sniegts pievienošanas paraugs.

IZMANTOŠANA ZIEMĀ

Plakano saules kolektoru sistēma darbojas arī aukstajā sezonā, un tai nav nepieciešama uzraudzība – ar nosacījumu, ka sistēma ir piepildīta ar nesasalstošu šķidrumu un caurules, pa kurām tiek transportēts siltums, ir labi izolētas. Tomēr gada aukstajā sezonā absorbētās enerģijas daudzums ir ievērojami mazāks. Ziemā saules enerģijas parasti pietiek, lai uzturētu siltumu sistēmā un novērstu sistēmas aizsalšanu.

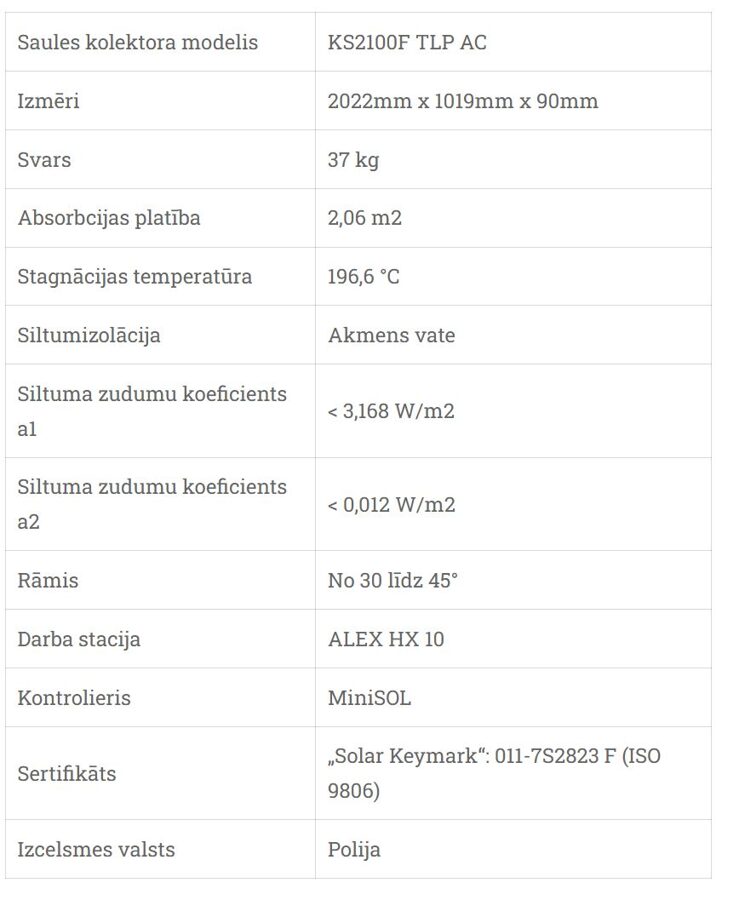

TEHNISKĀ SPECIFIKĀCIJA
